單螺桿擠出吹膜機機頭和口膜的說明

單螺桿擠出機機頭和口膜的說明

本方法為塑膠的平擠上吹法，是向上擠出管狀坯料的裝置，因而它的機頭和口模是轉向式的直角型。口模的縫隙的寬帶和長度與出膜的厚度有著對應的關系。在出廠前，口模的縫隙是經過嚴格調整過的，用戶不必再行調整，若因外力的作用而使縫隙偏離時，則必須調正。其調正的目的是使膜管圓周壁厚一致。

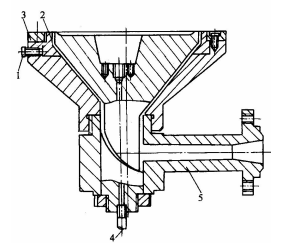

1芯棒軸  2口模  3調節螺釘  4壓縮空氣入口  5機頸

1. 冷卻風環

風環是出膜的冷卻裝置。它位于口模（模頭）的上方膜管四周，旋轉可調節出風量的大小，以控制膜管的冷卻速度。一般來說，順時針旋轉（向下）出風量變大，冷卻速度就變快。逆時針旋轉（向上）出風量減少，冷卻速度就變慢。出風量的大小直接影響到膜泡的穩定性。而膜泡的不穩定性可能是引起折皺的主要原因。

2. 牽引裝置

在機頭處通入壓縮空氣使管坯吹脹成膜管、調節壓縮空氣的通入量可以控制管膜的膨脹程度。

吹膜比的大小表示管坯直徑的變化。表明了粘流態下高分子受到橫向拉伸作用力的大小，通常的吹膜比在2—6之間。

吹塑是一個連續成型的過程。在實際生產中往往都是同一環形間隙口模，靠調節不同的牽引速度來控制薄膜的厚度，故吹塑薄膜縱橫向機械強度并不相同，一般都是縱向強度大于橫向強度。

人字板的作用是穩定以冷卻的膜管，不讓它晃動，并將膜管夾平。牽引夾輥是由一個橡膠輥筒和金屬輥筒組成，其作用是牽引和拉伸薄膜，速度是可以調節的，牽引輥筒到口模的距離對成型過程的膜管性能有一定的影響，這決定了膜管壓疊成雙折前的冷卻時間，這一時間與塑膠的熱性能有關。

3. 收卷裝置

是將吹塑出來的制品卷取的裝置。它由一個橡膠輥筒和一個金屬輥筒以及一個收卷輥筒組成，標準配置的力矩電機可根據負荷阻力的大小來調節運轉。

4. 空氣壓縮機

在本吹膜機組里的作用為提供空氣吹脹和冷卻膜管。籍由可以調節的氣閥和風環來改變給氣量的大小，形成吹膜或冷卻膜管。給氣量愈大，膜管擴徑越大，反之越小。在實際操作過程中，應該反復細致的調節氣閥和風環進氣量，直至形成穩定的膜管。

5. 電控柜

吹膜機組的電器控制箱，包括單螺桿擠出機、牽引裝置、收卷裝置、鼓風裝置、螺桿機的啟動與調速、加熱與停止等功能。牽引裝置的啟動與調速。收卷裝置的啟動以調速等功能。
