實驗室雙層程控型平板硫化機壓片過程

實驗室雙層程控型平板硫化機

原料放于鑄模內，夾于本機電熱平板間加以壓力及溫度，使原料成型，以供試驗，做為工廠大量生產配料之依據。本機裝有PLC程序控制彩色觸摸屏，人機界面作業系統可設定壓力、溫度、時間和排氣次數，硫化過程實時顯示和監視，所設模壓程序全數自動完成?？蛻艏牟牧线^來工廠試料，以下是實驗過程。

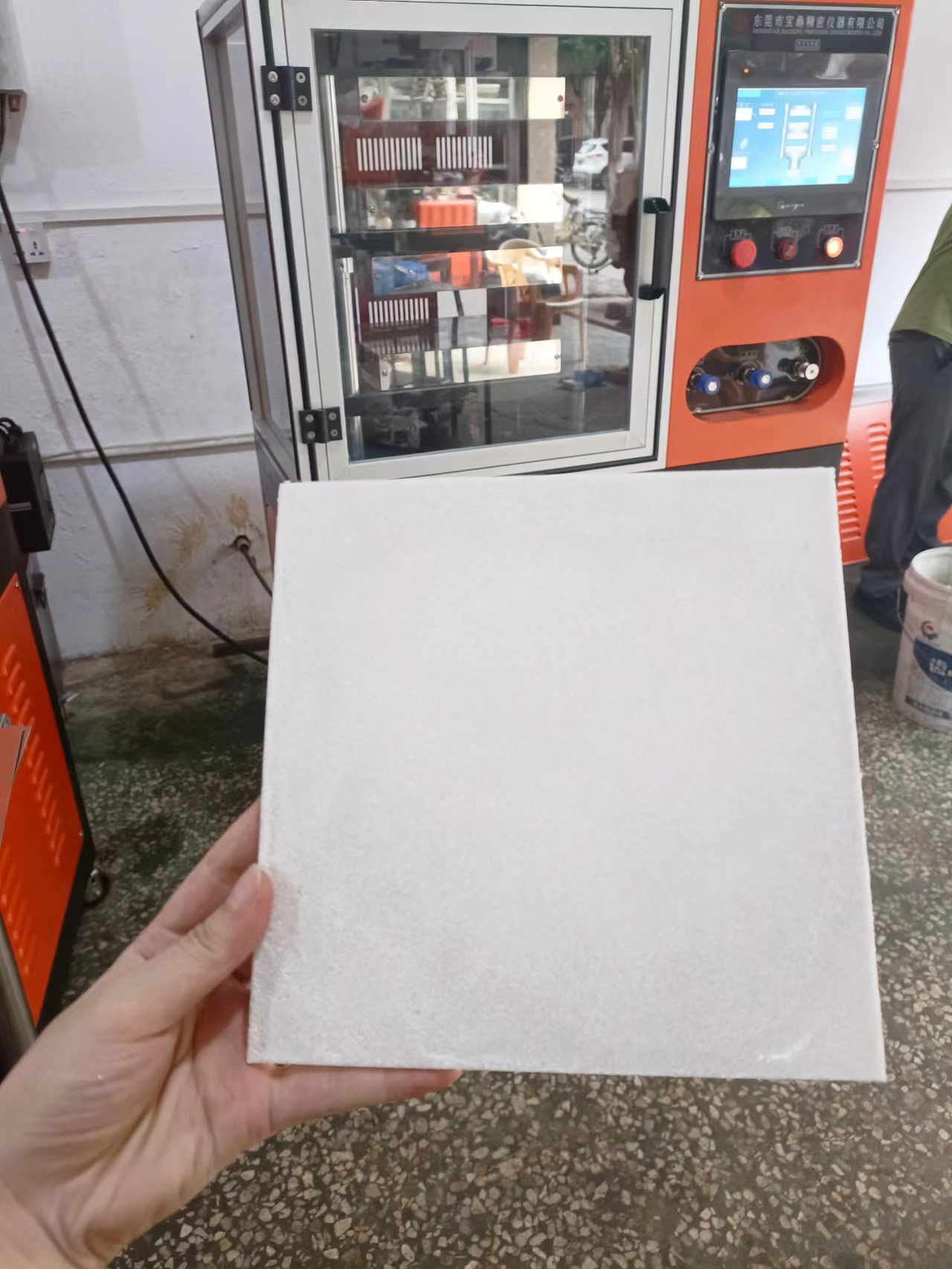

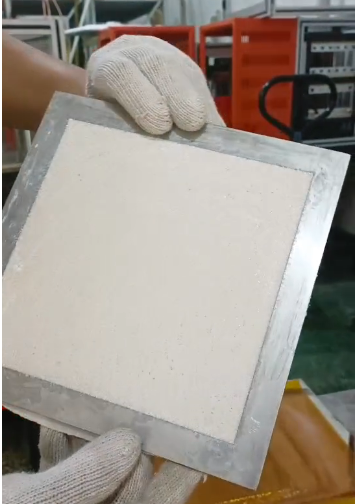

第1次：75g，150度，預壓增壓5分鐘，冷卻3分鐘，模具4毫米mm，預壓6MP

結果：失敗

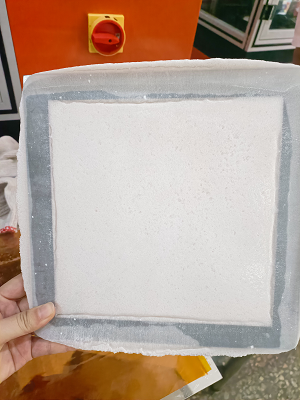

第2-3-4次：75g，150度，預壓0.5，增壓2分鐘，冷卻2分鐘，排氣3次，模具4毫米mm，預壓6MP
結果：可以



2號材料：75g，溫度150度，預壓0.5，增壓2分鐘，冷卻2分鐘，排氣3次，預壓6MP
結果：可以


第二次：2號材料：76g，溫度150度，預壓0.5，增壓2分鐘，冷卻2分鐘，排氣3次，預壓6MP
結果：成功


3號材料：76g，溫度150度，預壓0.5，增壓2分鐘，冷卻2分鐘，排氣3次，預壓6MP

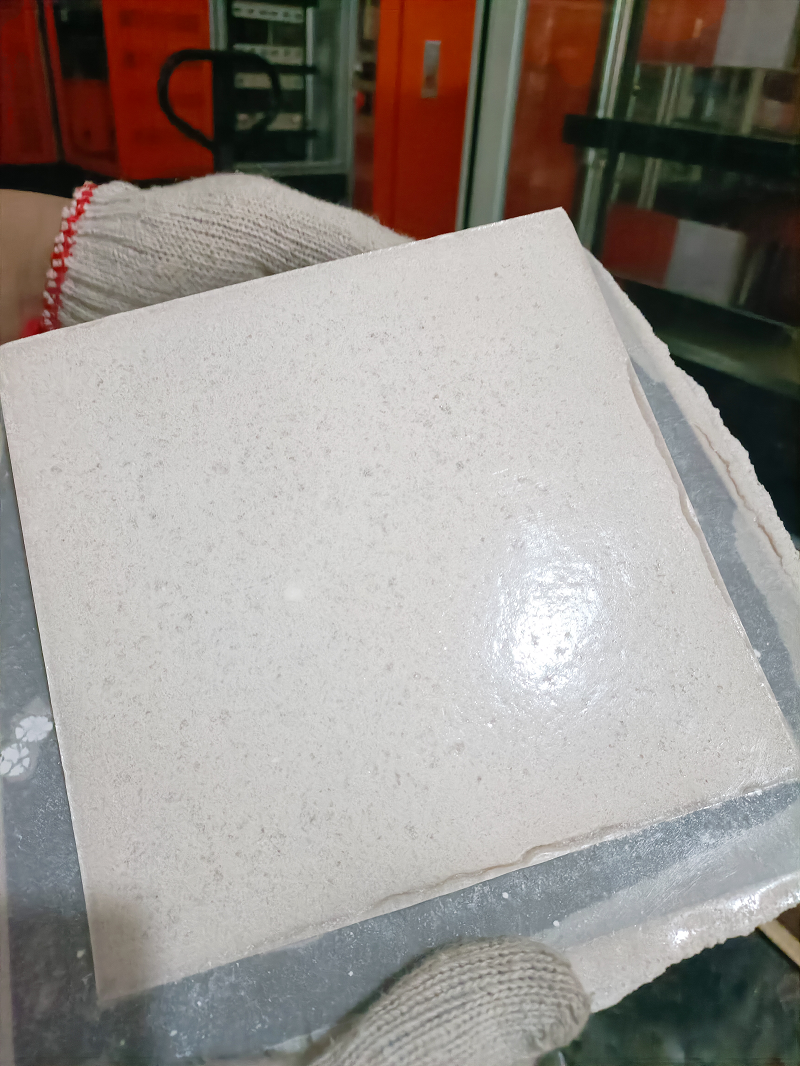

結果：還行，有輕微氣泡



第2次3號材料：77g，溫度150度，預壓0.5，增壓2分鐘，冷卻2分鐘，排氣3次，預壓6MP
結果：有氣泡


第3次3號材料：77g，溫度150度，預壓3MP，預壓時間0.5，增壓2分鐘，冷卻2分鐘，排氣3次，預壓6MP

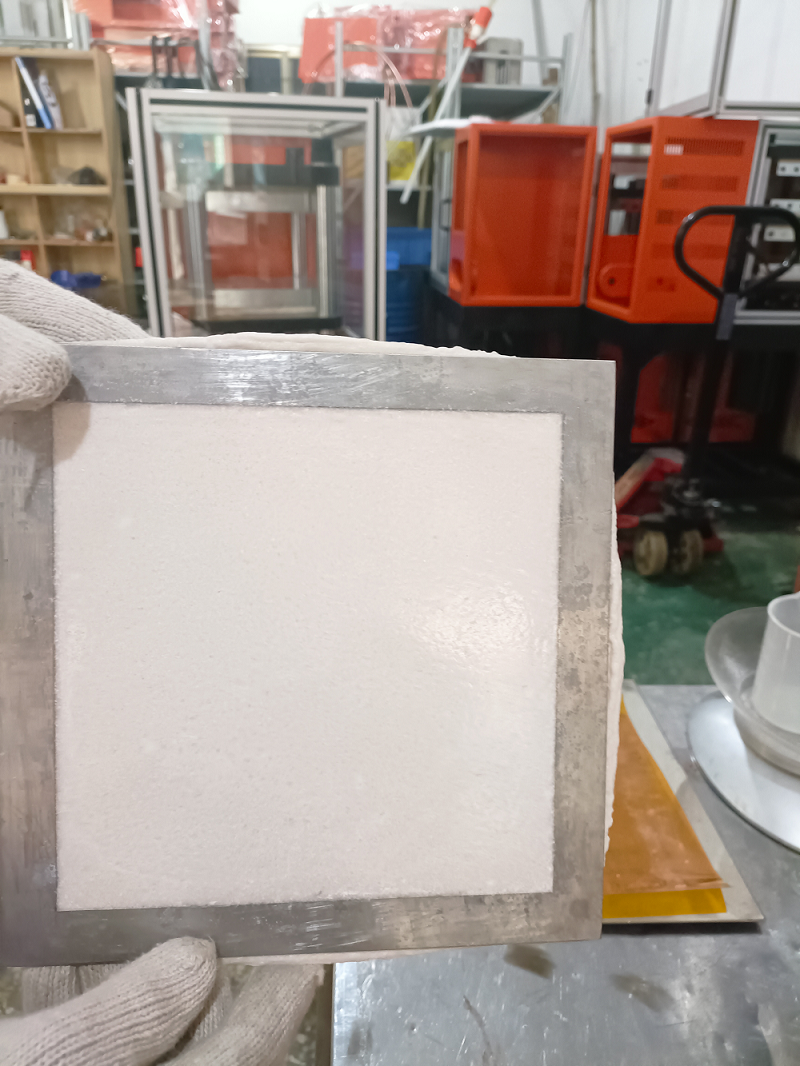

結果：可以


4號材料：77g，溫度150度，預壓3MP，預壓時間0.5，增壓2分鐘，冷卻2分鐘，排氣3次

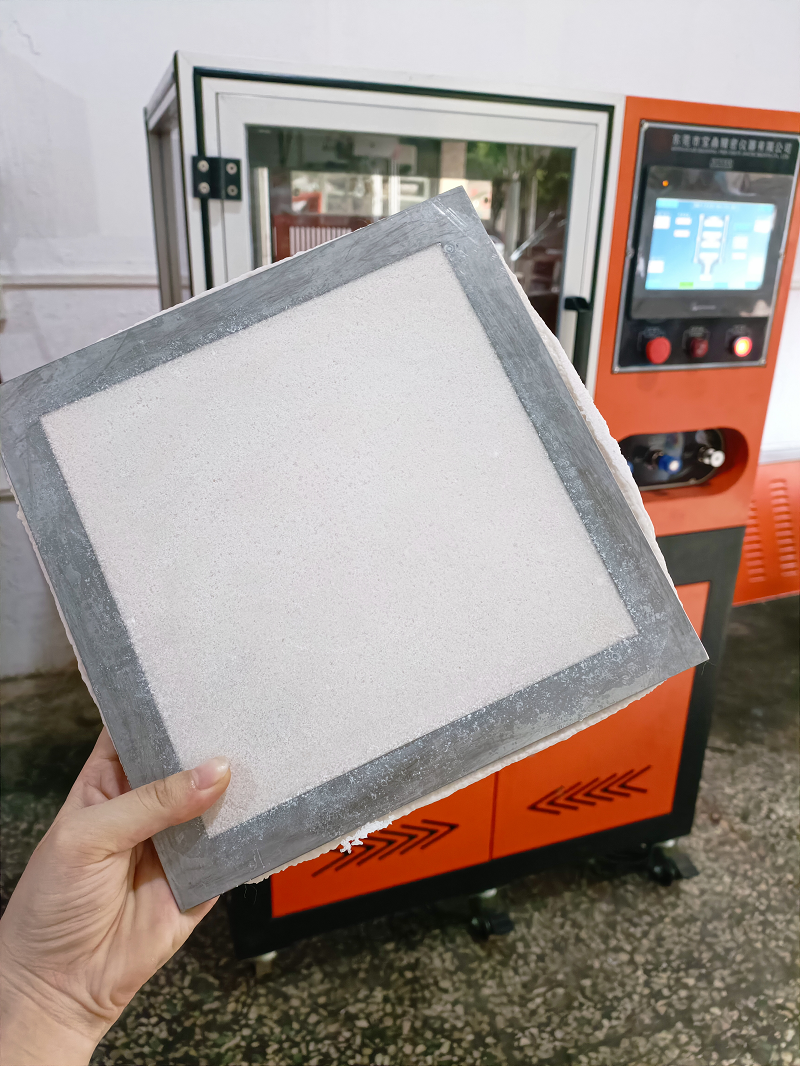

結果：可以


第2次4號材料：77.3g，溫度150度，預壓3MP，預壓時間0.5，增壓2分鐘，冷卻2分鐘，排氣3次

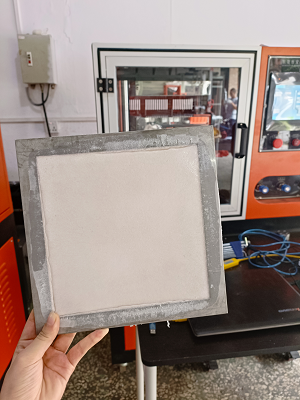

結果：可以


5號材料：77.2g，溫度150度，預壓3MP，預壓時間0.5，增壓2分鐘，冷卻2分鐘，排氣3次
結果：有大量氣泡


第2次5號材料：75g，溫度150度，預壓6MP，預壓時間0.5，增壓2分鐘，冷卻2分鐘，排氣5次

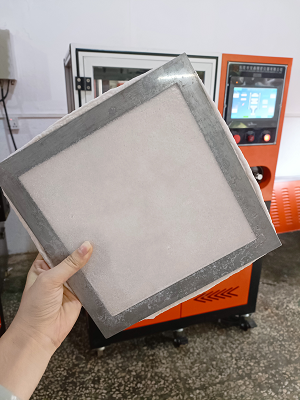

結果：一側大面積氣泡，一側還行


第3次5號材料：76g，溫度140度，預壓6MP，預壓時間0.5，增壓2分鐘，冷卻2分鐘，排氣5次

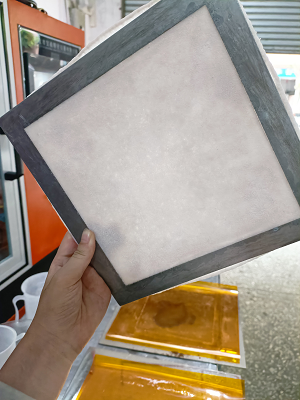

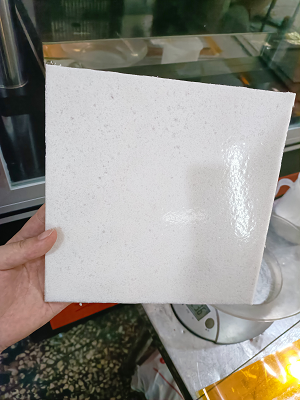

結果：成功
