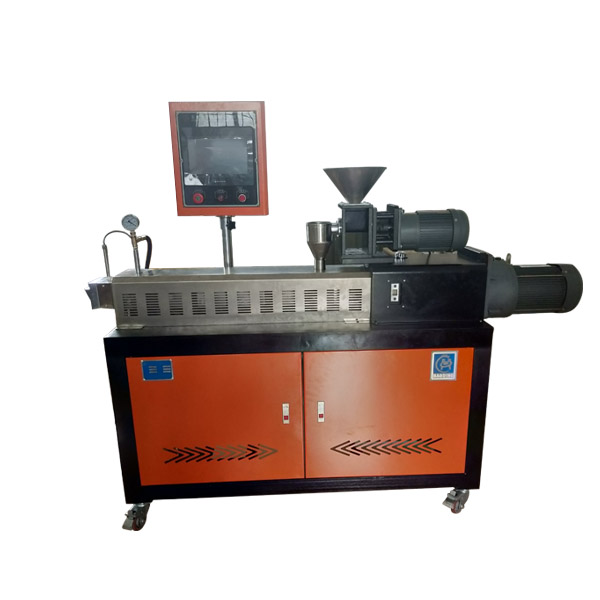

擠出機的加熱與冷卻裝置、電器控制板說明

擠出機的加熱與冷卻裝置、電器控制板說明

1、加熱與冷卻裝置

（1）加熱裝置是塑料擠出過程能夠進行的必要條件。本擠出機采用的是電加熱罩，

即鑄鋁加熱器裝于機身、機脖、機頭各部位。機筒共分5個加熱區，從加料端開

始依次為機筒1區，機筒2區，機筒3區，機筒4區，機筒5區，機頭部份也有1個加熱區，依次為機頭模頭6區。

（2）冷卻裝置是為了排除螺桿旋轉剪切摩擦產生的多余熱量，避免溫度過高使塑料

分解焦燒或定型困難而設置的。本擠出機機筒冷卻采用水冷，用多組水閥軟水

循環流通冷卻。當某區的溫度超出所設定的溫度時，該區的水閥將通水冷卻。

2、電器控制板說明

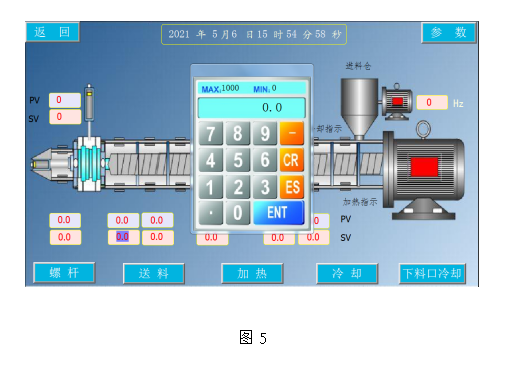

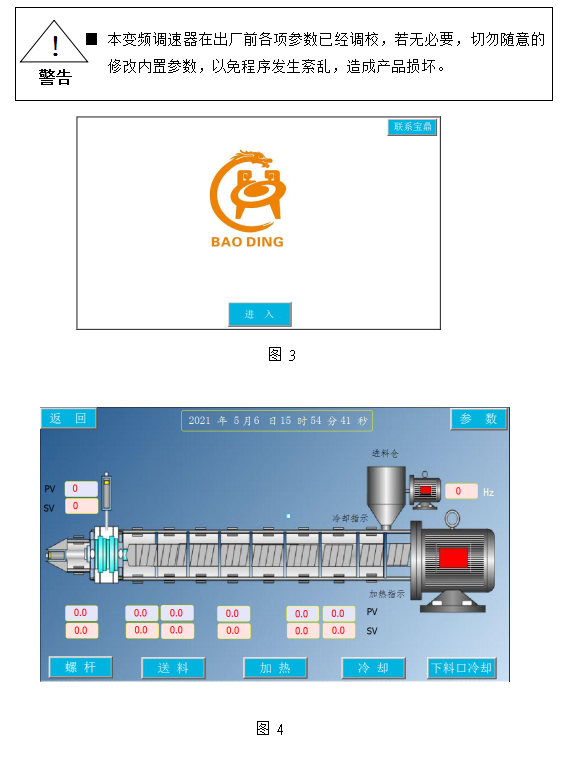

擠出機采用PLC人機界面，按下電源鍵進入開機界面如（圖3），點按進入鍵，進入主操作界面（圖4），PV為實際值，點按SV可設定溫度值和擠出壓力值，如（圖5）所示，按ENT為確認，設定有誤點按CR清除，當每區溫度恒定后，方可啟動螺桿，再啟動送料。

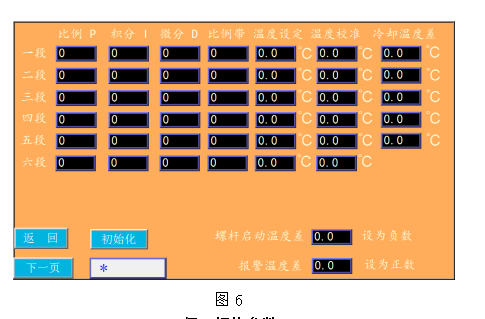

點擊參數按鈕進入圖6，其中PID和比例帶參數出廠已經設定好，請勿改動，如不慎改動，可點擊初始化按鈕恢復出廠值。溫度設定可根據實際需要設定每一區的溫度，也可在主畫面設定溫度。溫度校準列可設定相應的溫度值，使每一區所測量溫度跟實際溫度顯示一致。（比如實際顯示溫度150℃，測量溫度160℃，溫度校準值設定為10℃，如測量溫度為140℃，則溫度校準值設定為-10℃）。冷卻溫度列可根據實際物料設定每一區通水溫度點（比如設定溫度為150℃，需要達到160℃通水，則冷卻溫度設定為10℃，反之需要達到140℃通水，則冷卻溫度設定為-10℃）。報警溫度差可設定100℃左右，如有哪區加熱系統損壞，固態繼電器被擊穿，將持續加熱，達到報警溫度設定值，蜂鳴器報警，告訴我們加熱損壞。螺桿啟動溫度差一般設定為負數，可設定為-20，以第四段溫度為基準，如四段溫度設定150℃，螺桿啟動溫度差設為-20，則螺桿啟動需要滿足第四段溫度達到130℃方可啟動螺桿。要保證螺桿內部殘余物料徹底融化才可以開機，不然物料呈固態，螺桿啟動會造成斷螺桿，謹慎設定。
